При протіканні електричного струму по проводах частина цієї енергії витрачається на всілякі паразитні процеси, до яких можна віднести нагрівання, створення електромагнітних полів і т. Д. Так, нагрів провідника залежить від опору металу, з якого він зроблений. Чим вище опір, тим більше втрати, і навпаки.

поширені провідники

При сучасному розвитку технологій і підвищення рівня достатку в будинках, стало з'являтися все більше електроприладів, які споживають значну кількість електроенергії. У зв'язку з цим застаріла електропроводка перестала справлятися з покладеними на неї завданнями. Виходячи з цього доводиться робити монтаж електропроводки застосовуючи строгий розрахунок по потужності, беручи до уваги всю електротехніку в будинку і споживану їй навантаження.

У будинках старої споруди, під штукатуркою, часто можна зустріти дроти, виконані з алюмінію. Це себе виправдовувало, так як потужних споживачів електроенергії в приватному секторі практично не було, і провідники спокійно витримували навантаження. Найбільше поширення отримали провідники:

  • Мідь. У сучасній електроенергетиці велику популярність отримали провідники, виконані з міді, з причини того, що її опір щодо невисоко, і випуск проводів різної марки з неї є конкурентним.
  • Алюміній. Другим по поширенню є алюміній, який по провідності поступається міді. Але його виробництво набагато дешевше, в зв'язку з його поширеністю в земній корі. До мінуса цього матеріалу можна віднести його ламкість і деформацію, а також високий ступінь корозії під впливом зовнішніх чинників в процесі експлуатації.

Існують провідники і з інших металів та їх сплавів, але вони є дуже рідкісними і використовуються переважно в спеціалізованих галузях. При цьому з вартість є значно дорожче розглянутих, що робить їх повсякденне використання економічно невигідним.

Причина виходу з ладу електропроводки

Так як практично будь-який провідник, який використовується в побуті, має свій опір і пропускну здатність по струму, при перевантаженні виникає його нагрівання. При нагріванні метал починає прискорено окислятся і втрачати свої провідні здібності, що лавиноподібно призводить до виходу електропроводки з ладу. Крім іншого, при температурі понад 65 градусів за Цельсієм, ізоляція починає плавитися. Хоча й існують провідники з ізоляцією здатної витримувати більшу температуру, вони є спеціалізованими і в прямій продажу не зустрічаються.

Якщо проводка обрана з дуже великим запасом по струму, великим перетином, це призводить до помітного подорожчання і до складності електромонтажу. Що знову несе в собі невиправдані фінансові та трудові витрати. Для того щоб уникнути цього і проводять розрахунок по допустимому току і перетин проводів вибирають згідно з отриманими даними.

Площа перетину електропровідниками

У сучасній промисловості для проведення, використовуваного в побуті прийнято виконання в формі кола. Шини, розташовані в електрошафі переважно, роблять у прямокутній формі або квадрата. Для визначення поперечного перерізу використовують формули: S = πd 2/4 (для круглого перетину); S = a 2 (для квадрата); S = a * b (для прямокутника). Де число π приймаємо = 3, 14; d - це діаметр; b, a - є шириною і довжиною перетину. На сьогодні прийняті стандартні розміри струмопровідної жили в кв. мм: 1, 5; 2, 5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120.

Розрахунок потужності для електропроводки

Потужність визначається за стандартною формулою: P = In 2 Rn, де In - струм навантаження, (А); R - опір, (Ом); n - реальна кількість провідників.

Ця формула підходить коли проводитися розрахунок для однієї навантаження. У тому випадку, коли їх підключено кілька, розрахунок проводиться окремо для кожного, а потім отримані результати сумуються.

Відмінність дроти від кабелю

Коли заходить мова про провідниках електричного струму, такі слова, як «провід» і «кабель» зустрічаються досить часто. Чим провід відрізняється від кабелю? На перший погляд, може здатися, що це одне і те ж, але різниця все ж таки присутня. Під проводом слід розуміти одножильний або багатожильний провідник, з використанням ізоляції або зовсім без неї. А до кабелів відносять систему провідників, покритих ізоляцією, які часто, для зручності монтажу, і захисту від агресивного навколишнього середовища часто об'єднані додатковою ізоляцією в єдину конструкцію.

Виходить, що провід є один провідник, кабель - дві і більше жили покриті ізоляцією і об'єднані захисною оболонкою. Необхідно відзначити, що при монтажі потрібно проводити маркування кабелю бирками згідно з ПУЕ.

Гранично допустимі струми

Гранично допустимі струми проводів і кабелів з ізоляцією з пластмаси і гумовою ізоляцією приймаються виходячи з розрахунку нагрівання їх жив до температури 65 ° С і температури навколишнього середовища і землі відповідно 25 ° С і 15 ° C. При цьому регламентується згідно з ПУЕ допустимий тривалий струм для кабелів з пластмасовою і гумовою ізоляцією.

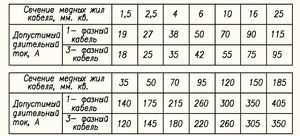

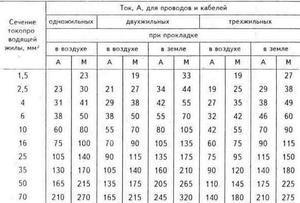

У таблиці наведено тривало допустимі струми кабелю для проводів і кабелів, виконаних з алюмінію і міді.

Виходячи з табличних даних слід на скільки ампер можна максимально довго подавати струмовий навантаження для кабельних ліній.

Для того щоб уникнути перегріву електричного провідника, що відбувається при надмірній тривалому навантаженні, і виходу його з ладу, слід:

  • Вибрати з якого металу буде використовуватися електричний провідник.
  • Правильно розрахувати перетин жив, приймаючи до уваги всі нюанси.

Слід пам'ятати, що нехтування цими простими правилами може привести не тільки до матеріальних втрат, але і в разі виходу з ладу провідника до ураження електричним струмом або масового спалаху. Дуже часто причиною пожежі якраз і є стара електропроводка, не розрахована на ті навантаження, які з'явилися в процесі експлуатації.
